Αυτή η σύγκριση εξηγεί τις κύριες διαφορές μεταξύ αυτών των δύο σχεδίων πριτσινιών και παρέχει πρακτικές εκτιμήσεις για τους κατασκευαστές που εργάζονται με ηλεκτρικά, ηλεκτρονικά, αυτοκίνητα, μηχανικά και εξαρτήματα ακριβείας.
Τα πριτσίνια παρέχουν μια μόνιμη μηχανική σύνδεση παραμορφώνοντας μέρος του συνδετήρα αφού περάσει από τα εξαρτήματα που ενώνονται. Ο χαλκός επιλέγεται συχνά για εφαρμογές όπου η αγωγιμότητα, η αντοχή στη διάβρωση και η αξιόπιστη διαμόρφωση τα χαρακτηριστικά είναι σημαντικά.
Η κύρια διάκριση μεταξύ κοίλων και συμπαγών σχεδίων είναι η κατασκευή του κορμού. Ένα κοίλο ή σωληνωτό στέλεχος έχει εσωτερικό άνοιγμα ή μειωμένο τμήμα υλικού, ενώ ένα συμπαγές πριτσίνι χρησιμοποιεί ένα πλήρως γεμάτο στέλεχος. Αυτή η διαφορά επηρεάζει το πώς το Ο συνδετήρας σχηματίζεται κατά τη συναρμολόγηση.
Για τους μηχανικούς και τις ομάδες αγορών, η καλύτερη επιλογή δεν καθορίζεται απλώς από είτε ένα σχέδιο είναι κοίλο είτε συμπαγές. Η σωστή επιλογή εξαρτάται από την άρθρωση, εξοπλισμός εγκατάστασης, απαιτήσεις φορτίου, διαστάσεις εξαρτημάτων και συνθήκες παραγωγής.

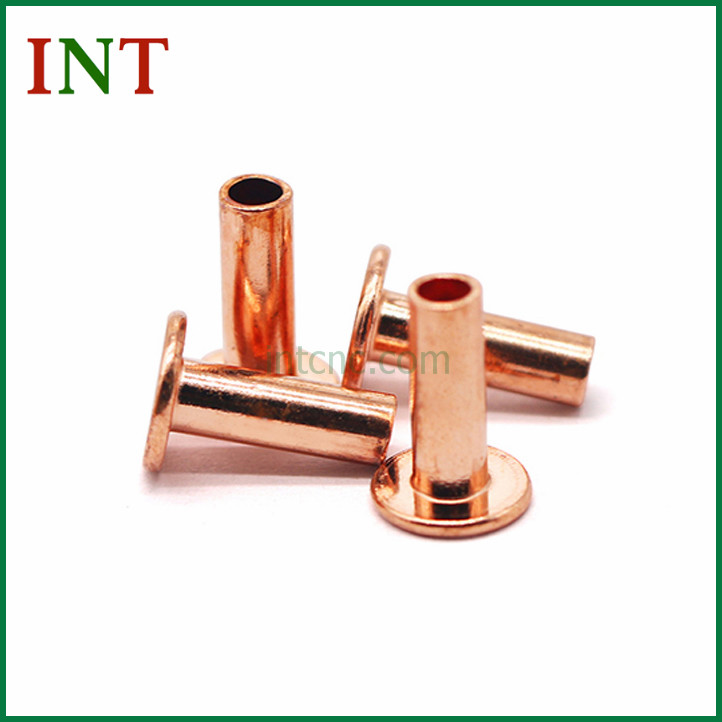

Ένα κοίλο πριτσίνι περιέχει μια κοιλότητα μέσα σε μέρος ή ολόκληρο το στέλεχος του. Ανάλογα με το συγκεκριμένο σχέδιο, το άκρο μπορεί να επεκταθεί, να κυρτωθεί ή να διαμορφωθεί με άλλο τρόπο κατά την εγκατάσταση. Αυτό καθιστά τον σχεδιασμό χρήσιμο για συγκροτήματα όπου απαιτείται ελεγχόμενη παραμόρφωση.
Οι ημισωληνοειδείς και σωληνοειδείς διαμορφώσεις είναι διαθέσιμες σε διαφορετικές διαστάσεις και κεφαλή στυλ. Μπορούν να κατασκευαστούν για εφαρμογές όπου η γεωμετρία είναι συμπαγής και επαναλαμβανόμενα η συναρμολόγηση είναι σημαντική.

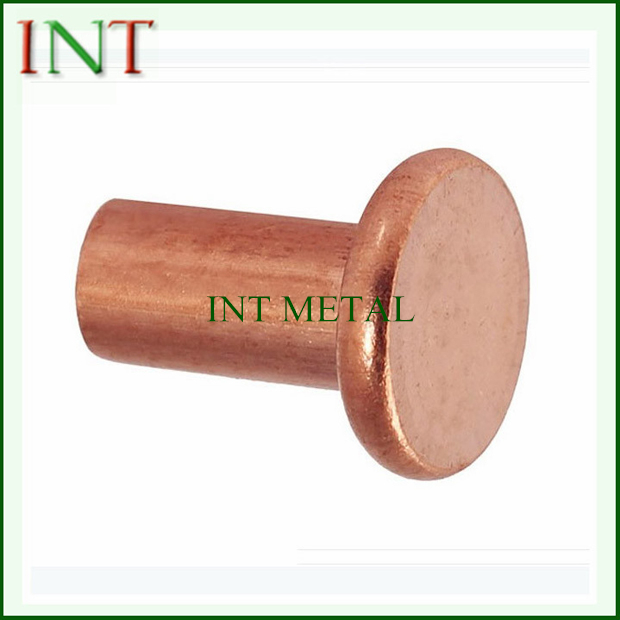

Ένα συμπαγές πριτσίνι έχει ένα συνεχές μεταλλικό στέλεχος. Κατά την εγκατάσταση, το εκτεθειμένο άκρο είναι παραμορφωμένο με κατάλληλο εξοπλισμό πριτσίνωσης για τη δημιουργία της δεύτερης κεφαλής και τη στερέωση της άρθρωσης.
Η συμπαγής κατασκευή παρέχει ένα ουσιαστικό σώμα για μηχανική στερέωση και έχει έκανε αυτόν τον τύπο πριτσινιών μια μακροχρόνια λύση για δομικές και βιομηχανικές συναρμολογήσεις.
| Χαρακτηριστικό | Κοίλος σχεδιασμός | Στερεό σχέδιο |
|---|---|---|
| Κατασκευή κορμού | Μερικώς κοίλο ή σωληνωτό | Πλήρως συμπαγές |
| Μέθοδος σχηματισμού | Το άκρο μπορεί να επεκταθεί, να κυρτωθεί ή να συμπιεστεί | Το εκτεθειμένο στέλεχος παραμορφώνεται μηχανικά |
| Χρήση υλικού | Μπορεί να χρησιμοποιήσει λιγότερο υλικό για συγκεκριμένες διαστάσεις | Απαιτεί ένα συμπαγές στέλεχος |
| Τυπική απαίτηση αντοχής | Κατάλληλο για πολλές εφαρμογές στερέωσης ακριβείας | Κατάλληλο για στιβαρούς μηχανικούς αρμούς |
| Κοινές εφαρμογές | Ηλεκτρικά, ηλεκτρονικά, εξαρτήματα φωτισμού, αυτοκινήτου και ακριβείας | Δομικά, μηχανικά και βιομηχανικά συγκροτήματα |
| Διαθέσιμα στυλ κεφαλιού | Στρογγυλά, ημι-στρογγυλά, επίπεδα, βυθισμένα και προσαρμοσμένα σχέδια | Στρογγυλά, επίπεδα, βυθισμένα και προσαρμοσμένα σχέδια |
| Προσαρμογή | Οι διαστάσεις, το υλικό, η κεφαλή και η γεωμετρία μπορούν να προσαρμοστούν | Οι διαστάσεις, το υλικό και η διαμόρφωση κεφαλής μπορούν να προσαρμοστούν |
Αυτά τα χαρακτηριστικά είναι γενικές κατευθυντήριες γραμμές και όχι απόλυτοι κανόνες απόδοσης. Η πραγματική αντοχή και η αξιοπιστία της άρθρωσης εξαρτώνται από την ποιότητα του υλικού, τις διαστάσεις, την εγκατάσταση παραμέτρους, σχεδιασμός αρμών και συνθήκες λειτουργίας.
Τα κοίλα σχέδια εξετάζονται συχνά για εξαρτήματα που απαιτούν ελεγχόμενη παραμόρφωση κατά τη συναρμολόγηση. Όταν κατασκευάζονται από χαλκό ή κράματα χαλκού, μπορούν επίσης να παρέχουν χρήσιμα ηλεκτρικά και υλικά χαρακτηριστικά για συγκεκριμένες εφαρμογές.
Οι τυπικοί τομείς εφαρμογής περιλαμβάνουν:
Στα ηλεκτρικά συγκροτήματα, ο χαλκός μπορεί να εξυπηρετήσει τόσο μηχανικές όσο και αγώγιμες λειτουργίες. Η τελική επιλογή θα πρέπει ωστόσο να βασίζεται στο ηλεκτρικό φορτίο, την επαφή διαμόρφωση, περιβαλλοντικές συνθήκες και απαιτούμενη διάρκεια ζωής του εξαρτήματος.
Για εφαρμογές που απαιτούν συγκεκριμένες διαστάσεις ή χαρακτηριστικά διαμόρφωσης, οι κατασκευαστές μπορεί να εξετάσειπροσαρμοσμένες λύσεις χάλκινων πριτσινιώνμε βάση τα σχέδια και τις απαιτήσεις συναρμολόγησης.
Τα συμπαγή πριτσίνια επιλέγονται γενικά για συγκροτήματα όπου υπάρχει σημαντική μηχανική απαιτείται σύνδεση. Το συνεχές στέλεχος τους παρέχει υλικό που μπορεί να είναι πλαστικό παραμορφώνεται για να σχηματίσει μια ασφαλή άρθρωση.
Βρίσκονται συνήθως σε δομικά μέρη, βιομηχανικό εξοπλισμό, μεταφορές εξαρτήματα, μηχανικό υλικό και άλλα συγκροτήματα με αξιοπιστία στερέωσης αποτελεί βασικό κριτήριο.
Το κατάλληλο στυλ κεφαλής και οι διαστάσεις εξαρτώνται από τη γεωμετρία και την εγκατάσταση της άρθρωσης διαδικασία. Η INT METAL παρέχει επίσηςσυμπαγή πριτσίνια για βιομηχανικές εφαρμογέςμε προσαρμοσμένες προδιαγραφές διαθέσιμες για έργα OEM και ODM.
Η απόδοση ενός πριτσινιού εξαρτάται όχι μόνο από τη γεωμετρία του αλλά και από την επιλεγμένη υλικό. Διαφορετικές εφαρμογές μπορεί να απαιτούν ισορροπία αγωγιμότητας, αντοχής, αντοχή στη διάβρωση, βάρος, δυνατότητα επεξεργασίας και απόδοση διαμόρφωσης.
| Υλικό | Τυπικά Χαρακτηριστικά | Πιθανές Εφαρμογές |
|---|---|---|
| Χαλκός | Υψηλή ηλεκτρική αγωγιμότητα και καλή αντοχή στη διάβρωση | Ηλεκτρικά και ηλεκτρονικά εξαρτήματα |
| Ορείχαλκος | Καλή μηχανική ικανότητα και ισορροπημένες μηχανικές και ηλεκτρικές ιδιότητες | Υλικό ακριβείας και ηλεκτρικά εξαρτήματα |
| Ατσάλι | Υψηλή μηχανική αντοχή | Μηχανικές και δομικές εφαρμογές |
| Αλουμίνιο | Χαμηλή πυκνότητα και καλή αντοχή στη διάβρωση | Ελαφριά εξαρτήματα |
Ανάλογα με την εφαρμογή, οι διαθέσιμες επιφανειακές επεξεργασίες μπορεί να περιλαμβάνουν νικέλιο, ψευδάργυρο, χρώμιο, μπρούτζο, κασσίτερο και ασήμι, καθώς και οξείδωση και άλλα καθορισμένα τελειώματα.
Η επιφανειακή επεξεργασία πρέπει να επιλέγεται σύμφωνα με το περιβάλλον λειτουργίας, ηλεκτρικές απαιτήσεις, έκθεση στη διάβρωση, εμφάνιση και συμβατότητα με τα υλικά που ενώνονται.
Η επιλογή μεταξύ των δύο σχεδίων θα πρέπει να ξεκινήσει με τις απαιτήσεις του τελειωμένου συναρμολόγηση και όχι μόνο του συνδετήρα. Οι παρακάτω παράγοντες είναι ιδιαίτερα σημαντικοί.
Λάβετε υπόψη τα εφελκυστικά, τη διάτμηση, τους κραδασμούς και άλλα μηχανικά φορτία που προκαλεί η άρθρωση θα βιώσει. Μια συμπαγής κατασκευή μπορεί να είναι κατάλληλη όταν μια ουσιαστική μηχανική απαιτείται σύνδεση.
Ελέγξτε εάν η γραμμή παραγωγής χρησιμοποιεί συμπίεση, πτύχωση, αυτοματοποιημένο πριτσίνωμα, ή άλλη μέθοδο συναρμολόγησης. Η γεωμετρία του συνδετήρα πρέπει να είναι συμβατή με το επιλεγμένο εξοπλισμό.
Για τα αγώγιμα εξαρτήματα, την αγωγιμότητα του υλικού και τον σχεδιασμό του ολοκληρωμένου η σύνδεση πρέπει να αξιολογηθεί από κοινού. Ο χαλκός και τα κράματα χαλκού μπορούν να ληφθούν υπόψη όπου η ηλεκτρική απόδοση αποτελεί μέρος της απαίτησης εφαρμογής.
Διάμετρος πριτσινιού, μήκος κορμού, διαστάσεις κεφαλής, πάχος τοιχώματος και γεωμετρία μορφοποίησης Όλα επηρεάζουν την εγκατάσταση και την τελική απόδοση της άρθρωσης.
Θερμοκρασία, υγρασία, κραδασμοί, έκθεση στη διάβρωση και επαφή με άλλα μέταλλα θα πρέπει να ληφθούν υπόψη πριν από την οριστική επεξεργασία του υλικού και της επιφάνειας.
Η Dongguan INT Metal Tech Co., Ltd. ιδρύθηκε το 2012 στο Dongguan της Κίνας. Η εταιρεία ειδικεύεται σε ηλεκτρονικά υλικά και εξαρτήματα ακριβείας για ηλεκτρικές, αυτοκινητοβιομηχανίες, σιδηροδρομικές μεταφορές, αεροδιαστημική και άλλες μεταποιητικές βιομηχανίες.
Το χαρτοφυλάκιο προϊόντων της περιλαμβάνει ηλεκτρικές επαφές, πριτσίνια ακριβείας, πολύτιμα μέταλλα Επενδυμένες λωρίδες, ταινίες από κράμα χαλκού, σύνδεσμοι ακριβείας, αξεσουάρ καλουπιού και CNC κατεργασμένα εξαρτήματα. Η εταιρεία προσφέρει περισσότερες από 5.000 προδιαγραφές και μοντέλα κατηγορίες προϊόντων της.
Για εφαρμογές με πριτσίνια, το INT METAL λειτουργεί με χαλκό, ορείχαλκο, χάλυβα, αλουμίνιο και άλλα καθορισμένα υλικά. Οι διαμορφώσεις προϊόντων περιλαμβάνουν στρογγυλή κεφαλή, ημι-στρογγυλή κεφαλή, επίπεδη κεφαλή, βυθισμένη κεφαλή, ημικούφιο, συμπαγές, σωληνωτό, κλιμακωτό και προσαρμοσμένα σχέδια.
Οι διαστάσεις μπορούν να αναπτυχθούν σύμφωνα με τα σχέδια πελατών και τις απαιτήσεις του έργου, υποστηρίζοντας τόσο την παραγωγή OEM όσο και ODM. Αυτό επιτρέπει τη γεωμετρία του πριτσινιού, το υλικό, επεξεργασία επιφάνειας και χαρακτηριστικά διαμόρφωσης που πρέπει να ταιριάζουν με αυτά του πελάτη διαδικασία συναρμολόγησης.
Η INT METAL λειτουργεί σύμφωνα με τα συστήματα διαχείρισης ISO9001 και ISO14001, με προϊόντα συμμόρφωση με περιβαλλοντικές απαιτήσεις, συμπεριλαμβανομένων των RoHS και REACH. Οι κατασκευαστικές του δυνατότητες καλύπτουν τη σφράγιση, την κατεργασία CNC, την επεξεργασία ταινιών, επένδυση και παραγωγή εξαρτημάτων ακριβείας.
Μάθετε περισσότερα γιαΠριτσίνια ακριβείας INT METALή επικοινωνήστε με τον κατασκευαστή για να συζητήσετε την επιλογή υλικού, τις διαστάσεις, τα σχέδια, και προσαρμοσμένες απαιτήσεις παραγωγής.
Η κύρια διαφορά είναι η κατασκευή του κορμού. Ένα κοίλο ή σωληνωτό σχέδιο περιέχει ένα εσωτερικό άνοιγμα ή μειωμένο τμήμα υλικού, ενώ ένα συμπαγές πριτσίνι έχει συνεχές μεταλλικό στέλεχος. Αυτό επηρεάζει τη διαδικασία διαμόρφωσης και είναι κατάλληλο εφαρμογές.
Ένα κοίλο σχέδιο μπορεί να ληφθεί υπόψη όταν ελεγχόμενη παραμόρφωση, συμπαγής γεωμετρία, ή συγκεκριμένες απαιτήσεις συναρμολόγησης είναι σημαντικές. Χρησιμοποιείται συνήθως σε επιλεγμένα εφαρμογές ηλεκτρικών, ηλεκτρονικών, φωτισμού, αυτοκινήτων και εξαρτημάτων ακριβείας.
Ο χαλκός μπορεί να είναι κατάλληλος για ηλεκτρικά εξαρτήματα λόγω των υψηλών ηλεκτρικών του αγωγιμότητα. Ωστόσο, ο πλήρης σχεδιασμός της άρθρωσης θα πρέπει να αξιολογηθεί με βάση τρέχον φορτίο, αντίσταση επαφής, μηχανικές απαιτήσεις, θερμοκρασία και λειτουργικό περιβάλλον.
Όχι απαραίτητα σε κάθε εφαρμογή. Ένα συμπαγές στέλεχος παρέχει μια σημαντική ποσότητα υλικού για μηχανική παραμόρφωση, αλλά η πραγματική απόδοση της άρθρωσης εξαρτάται από το υλικό του πριτσινιού, οι διαστάσεις, η διαδικασία εγκατάστασης, ο σχεδιασμός αρμών και το σέρβις προϋποθέσεις.
Ναί. Το INT METAL υποστηρίζει έργα OEM και ODM και μπορεί να αναπτύξει πριτσίνια σύμφωνα με σχέδια και προδιαγραφές πελατών, συμπεριλαμβανομένων υλικού, διαστάσεων, στυλ κεφαλής, επεξεργασία επιφάνειας και άλλες απαιτήσεις σχεδιασμού.
Οι κοινές επιλογές περιλαμβάνουν χαλκό, ορείχαλκο, χάλυβα και αλουμίνιο. Το καταλληλότερο υλικό εξαρτάται από τις απαιτούμενες μηχανικές ιδιότητες, αγωγιμότητα, αντοχή στη διάβρωση, βάρος, χαρακτηριστικά διαμόρφωσης και περιβάλλον εφαρμογής.
Τα κούφια και συμπαγή πριτσίνια έχουν σχεδιαστεί για διαφορετικές απαιτήσεις στερέωσης. Το πρώτο μπορεί να είναι επωφελές για επιλεγμένα συγκροτήματα ακριβείας όπου ελέγχεται Η διαμόρφωση και η συμπαγής κατασκευή είναι σημαντικές, ενώ τα συμπαγή σχέδια είναι συχνά θεωρείται για στιβαρές μηχανικές συνδέσεις.
Για ηλεκτρικά, ηλεκτρονικά, αυτοκίνητα και βιομηχανικά εξαρτήματα, η τελική απόφαση θα πρέπει να λαμβάνει υπόψη το υλικό, τις διαστάσεις, τον εξοπλισμό εγκατάστασης, τα μηχανικά φορτία, ηλεκτρική απόδοση και περιβαλλοντικές συνθήκες μαζί.
Με εμπειρία σε εξαρτήματα ακριβείας και ηλεκτρονικά υλικά, η INT METAL παρέχει τυποποιημένες και προσαρμοσμένες λύσεις πριτσινιών για κατασκευαστές που αναπτύσσουν εξαρτήματα για απαιτητικές βιομηχανικές εφαρμογές.
